YHSJ系列酸性废气净化器

　

酸雾净化塔

一、概述
    YHSJ型玻璃钢酸性废气净化器是我公司在有关设计单位的指导下，在原WXS-1、WXS-2型等碱液湿法酸雾净化塔后，联合开发研制的新一代干法吸附酸性废气的净化器。该净化器采用特殊吸附填料，是处理氮氧化物（NOx）、盐酸雾（HCL）、硫酸雾（H2SO4）、氢氟酸（HF）等多种酸性废气的又一新颖净化设备。它具净化效率高，结构紧凑占地面积小，耐腐蚀，耐老化性能好，重量轻，便于安装、运输，与碱液湿法净化塔相比，具有以下特点：1、吸附净化效率高；
2、耐湿度、耐温度高；
3、运行成本低；
4、操作、管理、维护简便；
5、运行中不产生二次污染；
6、能同时净化处理多种混合酸气。
二、适用范围：
    YHSJ型酸性废气净化器尤为适用低浓度大风量或间歇爆发性高浓度的工作环境产生的酸性废气，其应用领域极为广泛：可适用于冶金、化工、机械、电镀、电子元器件生产、电池电瓶、酸洗作业、实验室排放等有酸性废气产生的场合或工厂车间。
三、工作原理：
    酸性废气由进风段进入净化器内填料床层（填料根据酸性介质分YHI型和YHII型），使废气匀速通过填料进行吸附反应，经处理后的废气由风机直接排入大气。净化后的尾气符合国家及地方排放标准。
四、吸附填料性能参数
1 吸附填料型号 YH I型 YH II型
2 吸附酸气种类 NOx H2SO4 HCL HF
3 处理酸气浓度 ≤1000mg/m3 ≤1000mg/m3
4 初始吸附效率 >95% >95% >98% >98%
5 吸附容量重量 7% 50% 50% 40%
6 填料规格 Ø1.5～2.5×2～4
7 堆积比重 0.51～0.56 0.64～0.72
8 填料床层阻力 0.1～0.15mmH2O/mm
9 耐温性能 <300℃
10 耐湿性能 适合各种环境
11 吸附后处理 无毒不需再生，可抛弃，无二次污染
五、检测数据
酸气成分 进口浓度 出口浓度 净化效率
HF 438mg/m3 0.438mg/m3 99.9%
HCL 162mg/m3 1.296mg/m3 99.2%
H2SO4 408.1mg/m3 8.16mg/m3 98%
NOx 416.5mg/m3 10.4mg/m3 97.5%
六、设备技术性能表
净化器型号 1.5 3 5 7.5 10 12.5 15 20 30 40 50
名义风量m3/h 1500 3000 5000 7500 10000 12500 15000 20000 30000 40000 50000
工作阻力Pa 800-1200
选配风机 型号 XBF4-72-12
3A 3.5A 4A 4.5A 6C 6C 6C 8C 8C 10C 10C
电机功率KW 1.5 3 5.5 7.5 7.5 11 15 18.5 22 30 37
主轴转速r/min 2900 2900 2900 2900 1800 2000 2240 1450 1600 1120 1250
余压（Pa） 400 500 900 1300 700 1000 800 960 860 650 860
安装尺寸表
型号 1.5 3 5 7.5 10 12.5 15 20 30 40 50
尺寸
代号
A 220 2300 2500 2600 3000 3000 3100 3600 3600 4200 4200
B 100 1000 1200 1500 2000 2000 2000 2500 2500 3000 3000
C 935 1025 1100 1180 1450 1450 1450 1700 1700 2020 2020
H 1000 1100 1200 1500 1600 1800 1800 2000 2200 2500 2800
h 500 550 600 750 800 900 900 1000 1100 1250 1400
M 400 450 500 550 1200 1200 1300 1400 1400 1500 1500
N 210 245 280 315 420 420 420 560 560 700 700
Φ1 250 400 400 500 600 650 700 800 1000 1200 1400
Φ2 300 400 450 500 600 650 700 800 1000 1200 1400
外形图：

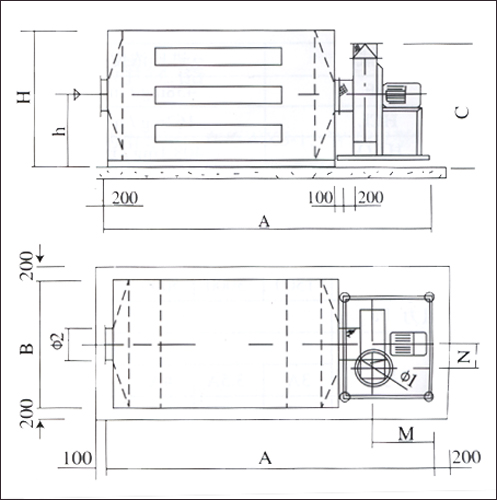

YHSJ-1.5～7.5型

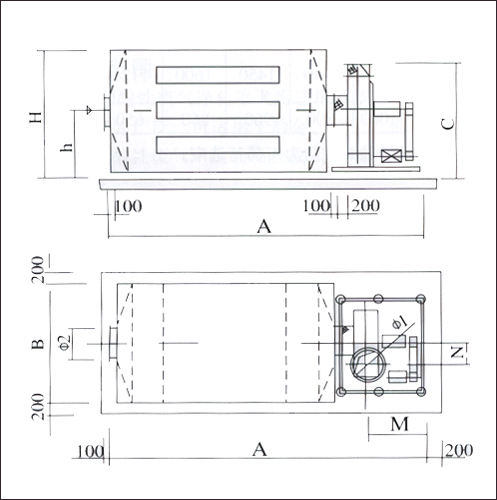

YHSJ-10～50型

点击图片－放大
