WXS-2（BF）型玻璃钢高浓度Nox废气净化塔

    WXS-2型玻璃钢高浓度Nox废气净化塔，是净化高浓度的Nox废气及高浓度陈必性的盐酸、硫酸、硝酸、俗称黄龙废气的新型设备。具有阻力小，节能，废气停留时间长（＞8秒）。净化效率高，结构紧凑，占地面积小，耐老化，耐强腐蚀性能好，便于安装，管理，养护等优点。
    WXS-2型净化塔，适用于电镀车间退镀，酸洗，铝氧化等场合的高浓度挥发性Nox废气的净化处理，是目前国内较为理想的新型废气净化设备。
（二）原理：
    废气由风机送和上部进气口，先进入外塔进行初级处理经均散和初级净化后再迂回进入内塔，进一步净化处理，后经气液分离后排放。

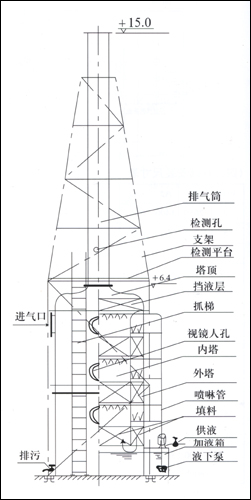

原理图

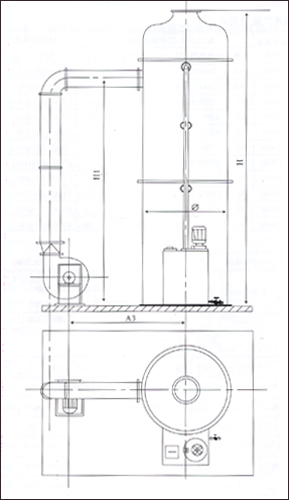

　外形图

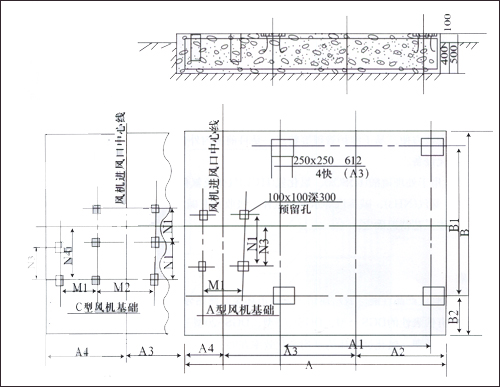

基础图

点击图片－放大

　
规格及技术性能：性能表（1）
型号 处理风量
m3/h		 配用BF4-72型玻璃缸风机 配用耐腐腋下泵
机号 风量范围
m3/h		 全压 Pa 功率KW 型号 功率KW
WXS-2-3.5 3500 3.6A 2684-985 1578-985 3 FY50-32-125 2.2
WXS-2-4.7 4700 3.6A 2684-5574 1578-985 3 FY50-32-160 3
WXS-2-6 6000 4A 3584-6193 1884-1148 4 FY50-32-160 3
WXS-2-7.2 7200 6A 6291-14124 1207-697 4 FY50-32-200 5.5
WXS-2-8.6 8600 6A 6291-14124 1207-697 4 FY50-32-200 5.5
WXS-2-10 10000 6C 7580-13800 1374-981 5.5 FY65-50-160 5.5
WXS-2-12 12000 8A 10781-19671 922-569 5.5 FY65-40-160 7.5
WXS-2-14 14000 8C 10830-20764 1138-628 5.5 FY65-40-160 7.5
WXS-2-16 16000 8C 12087-23174 1413-785 7.5 FY80-20-200 15
WXS-2-18 18000 8C 12087-23174 1413-785 7.5 FY80-50-200 15
WXS-2-20 20000 8C 15280-28333 1890-1378 15 FY80-50-200 15
　
性能表（2）
设备阻力 Pa 中和吸收液 废气入口浓度 净化效率
588-686 6-8%NaOH Nox H2SO4 HCl Nox H2SO4 HCl
30000mg/m3

<600mg/m3

 <600mg/m3 90% 94%

>94%
　
外形尺寸表3
塔号 3.5 4.7 6 7.2 8.6 10 12 14 16 18 20
外形尺寸 mm 直径Φ 1400 1600 1800 2000 2200 2400 2600 2800 3000 3200 3400
塔高 H 6400 6400 6400 6400 6400 6400 6400 6400 6400 6400 6400
排气筒总高 m 15 15 15 15 15 15 15 15 15 15 15
进风口中心高 H1 5250 5220 5200 5175 5150 5150 5120 5100 5050 5050 5000
进风口直径 Φ 300 360 400 450 500 500 560 600 700 700 800
排气口直径 Φ 300 360 400 450 500 500 560 600 700 700 800
　
基础尺寸表
规格 A A1 A2 A3 A4 B B1 B2 M1 M2 N1 N3 N4 备注
3.5 3150 1800 1100 1600 450 2500 1800 500 460 　 610 470 　 3.6A型风机
4.7 3350 2000 1200 1700 450 2800 2000 600 460 　 610 470 　 3.6A型风机
6 3600 2200 1300 1800 500 3000 2200 600 460 　 710 530 　 4A风机
7.2 4250 2400 1400 2100 750 3250 2400 650 710 　 860 660 　 6A风机
8.6 4450 2600 1500 2200 750 3450 2600 650 710 　 860 660 　 6A风机
10 5000 2800 1600 2300 1100 3700 2800 700 710 500 430 410 640 6C风机
12 5200 3000 1700 2500 1000 3900 3000 700 980 　 1040 835 　 8A风机
14 5700 3200 1800 2650 1300 4100 3200 700 980 660 520 440 825 8C风机
16 5950 3400 1900 2750 1300 4300 3400 700 980 660 520 440 825 8C风机
18 6150 3600 2000 2850 1300 4500 3600 700 980 660 520 440 825 8C风机
20 6350 3800 2100 2950 1300 4700 3800 700 980 700 695 540 1146 8C风机
