WXS-1（DGS-B）型玻璃钢废气净化塔
　

    WXS-1型玻璃钢废气净化塔是我厂根据国外设备及在我厂原有净化塔的基础上，进一步改进的新一代净化塔，本设备能处理HC1、HF、H2SO4、HCN、NaOH、H2S等水溶性气体，根据不同气体，采用不同的吸收液，净化效率＞93％。该设备具有气液接触充分，净化效率优异，设备阻力小，噪声低，结构紧凑，造型美观，制作精良，操作、维护方便，运行费作低等优点。　

主要技术性能表
型号 处理风量
 m3/h		 配用BF4-74型风机 配用耐腐腋下泵 外径
Φmm		 塔高
H		 进气口
h×b		 排气口
Φmm
机号 转速
r/min		 KW 型号 功率
KW
WXS-1-3 3000 4.5A 1450 1.1 FY40-32-125 1.5 1000 3400 400×450 300
WXS-1-5 5000 5A 1450 2.2 FY40-32-125 1.5 1200 3400 400×450 350
WXS-1-7.5 7500 6A 1450 4 FY50-32-125 2.2 1400 3400 480×600 450
WXS-1-10 10000 6C 1600 5.5 FY50-32-160 3 1600 3400 480×600 500
WXS-1-12.5 12500 8C 1120 5.5 FY65-50-125 4 1800 3600 570×800 700
WXS-1-15 15000 8C 1250 7.5 FY65-50-160 5.5 2000 3700 570×800 700
WXS-1-20 20000 8C 1250 7.5 FY65-50-160 5.5 2200 3700 570×800 800
WXS-1-25 25000 10C 800 11 FY65-50-160 5.5 2400 3700 570×800 800
WXS-1-28 28000 10C 900 15 FY80-65-160 7.5 2600 3700 640×800 1000
WXS-1-30 30000 10C 900 15 FY80-65-160 7.5 2800 3700 640×800 1000
WXS-1-35 35000 10C 1000 18.5 FY80-65-160 7.5 3000 3700 640×800 1000
WXS-1-40 40000 10C 1000 18.5 FY100-80-125 11 3200 3700 640×800 1000
WXS-1-45 45000 12C 710 18.5 FY100-80-125 11 3400 3700 960×1000 1200
WXS-1-50 50000 12C 710 18.5 FY100-80-160 15 3600 3700 9601000 1400

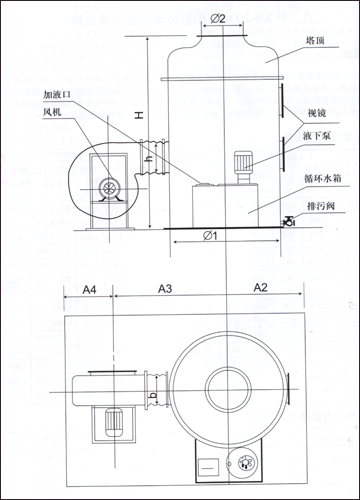

外形图

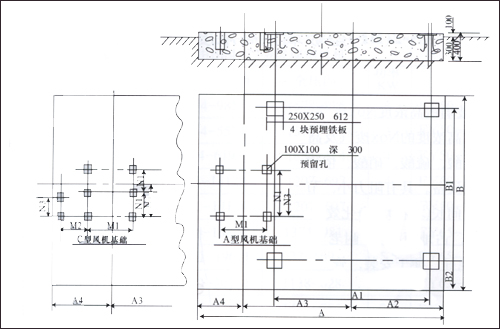

基础图

点击图片－放大

基础安装尺寸表
规格 A A1 A2 A3 A4 B B1 B2 M1 M2 N1 N3 N4
-3 2650 1400 900 1300 450 2100 1400 500 560 710 505
-5 2900 1600 1000 1400 500 2300 1600 500 660 810 565
-7.5 3250 1800 1100 1600 550 2500 1800 500 710 860 640
-10 3850 2000 1200 1700 950 2700 2000 500 710 500 430 410 640
-12.5 4500 2200 1300 2000 1200 3000 2200 600 980 660 520 440 825
-15 4700 2400 1400 2100 1200 3200 2400 600 980 660 520 440 825
-20 4900 2600 1500 2200 1200 3400 2600 600 980 660 520 440 825
-25 5450 2800 1600 2450 1400 3600 2800 600 1256 680 690 560 1020
(1145)
-28 5650 3000 1700 2550 1400 3800 3000 600 1256 680 690
(795)		 560 1020
(1145)
-30 5850 3200 1800 2650 1400 4000 3200 600 1256 680 690
(795)		 560 1020
(1145)
-35 6050 3400 1900 2750 1400 4200 3400 600 1256 680 690
(795)		 560 1020
(1145)
-40 6250 3600 2000 2850 1400 4500 3600 700 1256 680 690
(795)		 560 1020
(1145)
-45 6700 3800 2100 3780 1500 4700 3800 700 1456 700 855 560 1280
-50 6900 4000 2200 3880 1500 4900 4000 700 1456 700 855 560 1280
