续  上一页

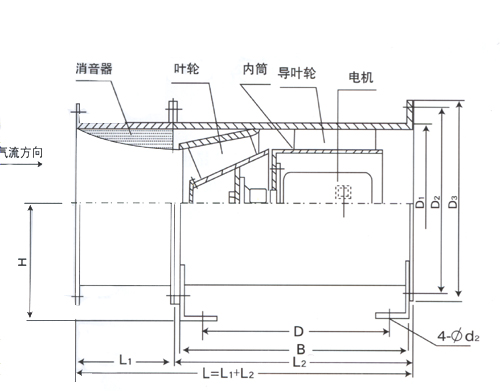

机号 进风口尺寸 外形尺寸L=L1+L2 地脚尺寸 参考重量
（Kg)

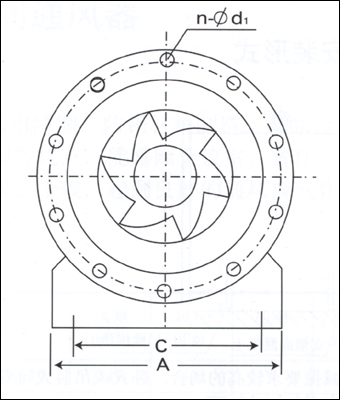

D1 D2 D3 n-d1 H L1 机壳长度L2 A B C D 4-d2
2极 4极 6极 8极 2极 4极 6极 8极 2极 4极 6极 8极
2.5 282 311 336 6-Φ6 191 150 370 370 370 282 366 366 366 232 323 323 323 Φ8 18
3 338 367 392 8-Φ6 219 180 391 391 391 338 387 387 387 278 344 344 344 Φ8 27
3.5 394 428 458 8-Φ6 257 210 455 415 415 394 449 409 409 324 405 365 365 Φ10 37
4 450 496 516 8-Φ8 285 240 587 435 435 450 579 427 427 370 525 373 373 Φ10 49
4.5 506 547 582 8-Φ8 323 270 609 472 472 506 601 464 464 416 547 410 410 Φ12 65
5 563 604 639 8-Φ10 352 300 728 554 492 563 720 546 484 463 656 482 420 Φ12 84
5.5 619 665 705 10-Φ10 390 330 574 539 579 619 566 531 571 509 502 467 507 Φ12 100
6 675 721 761 12-Φ10 418 360 671 594 599 975 663 586 591 555 594 517 528 Φ14 125
6.5 732 778 818 12-Φ10 456 390 733 636 621 732 723 626 611 602 653 556 547 Φ14 150
7 788 839 884 12-Φ10 484 420 840 713 661 788 830 703 651 648 725 628 587 Φ14 182
7.5 844 895 940 14-Φ12 522 450 876 774 732 844 866 764 722 694 791 689 647 Φ14 213
8 900 951 996 14-Φ12 550 480 924 797 795 900 914 787 785 740 834 707 705 Φ16 247
8.5 967 1013 1063 14-Φ12 579 510 985 873 816 967 975 863 806 787 894 780 723 Φ16 276
9 1013 1069 1119 16-Φ12 617 540 1072 940 896 1013 1060 928 881 833 974 842 795 Φ16 307
9.5 1070 1126 1176 16-Φ12 646 570 964 916 1070 954 906 880 868 820 Φ16 307
10 1125 1181 1231 16-Φ14 673 600 1049 987 1125 1037 975 925 948 883 Φ16 380
10.5 1180 1236 1286 16-Φ14 706 630 1136 1010 1180 1124 998 970 1012 947 Φ18 441
11 1237 1303 1363 16-Φ14 735 660 1160 1100 1237 1148 1088 1017 1058 998 Φ18 518
11.5 1294 1350 1400 16-Φ14 765 690 1226 1176 1296 1213 1164 1064 1115 1066 Φ18 595
12 1350 1416 1476 16-Φ16 793 720 1330 1200 1350 1314 1184 1110 1210 1084 Φ18 672
12.5 1406 1472 1532 16-Φ16 823 750 1420 1250 1406 1404 1234 1156 1304 1134 Φ20 761
13 1462 1548 1628 18-Φ16 854 780 1255* 1290 1462 1239* 1274 1202 1131* 1163 Φ20 854
13.5 1518 1616 1706 18-Φ18 885 810 1255* 1410 1518 1237* 1394 1238 1165* 1269 Φ20 952
