DZ系列低噪音轴流风机
　一、特性及应用
    DZ系列风机采用从声源入手，低转速、高压力系数的设计方法，研制成宽叶片、大弦长，空间扭曲、倾斜式叶形，使其具有效率高、噪音低、振动小、运转平稳等特点。叶片可根据要求采用铝合金、塑料、玻璃钢等材质制作，亦可根据输送介质要求制成防腐、防爆型。本系列产品广泛适用于工矿企业、民用建筑的壁式、排风、岗位送风、管道通风、屋顶送排风。
 二、DZ系列风机性能参数表
　
机号
NO.		 转速
(rpm)		 风量
(m3/h)		 风压
(Pa)		 功率
(KW)		 噪声
dB(A)		 重量
(Kg)
2.2 1450 400 29 0.025 54 11
2.5 1450 1000 54 0.04 58 13
3.0 1450 1600 39 0.06 61 14
4.0 1450 5000 167 0.55 69 18
960 4000 98 0.25 64 28
5.0 1450 7000 177 0.75 75 43
960 6500 128 0.37 70 36
720 6000 79 0.25 64 65
6.0 1450 15000 294 2.2 80 83
960 12000 187 1.1 77 75
720 9500 89 0.55 69 55
7.0 1450 22500 320 3.0 81 110
960 20000 220 2.2 78 118
720 14500 137 1.1 71 93
8.0 1450 28000 294 4.0 81 122
960 25000 196 2.2 80 112
720 22000 157 1.5 77 98
10.0 960 48500 350 5.5 85 196
720 38000 216 3.0 81 181
DZ系列风机外形尺寸:

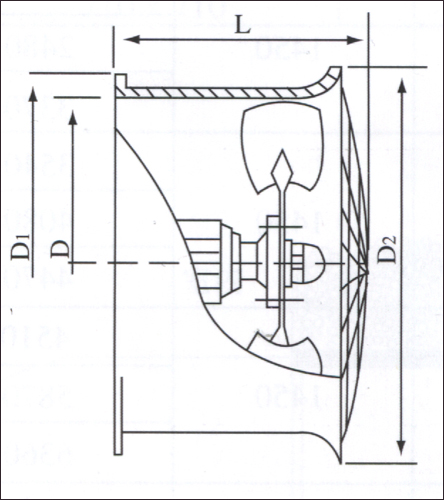

送风式

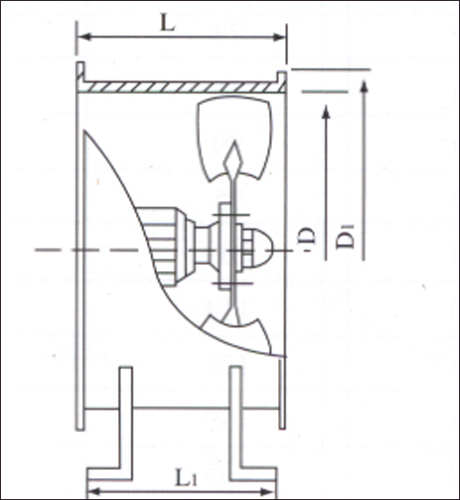

 管道式 排风式

点击图片－放大
DZ系列风机外型尺寸表

机号

 2.2 2.5 3.0 4.0 5.0 6.0 7.0 8.0 10.0
D 228 258 308 408 508 608 710 810 1010
D1 278 308 358 468 568 688 798 890 1090
D2 310 330 380 490 590 710 810 910 1110
L 270 280 280 350 350 500 520 520 600
L1 220 220 240 300 300 450 460 460 540
