DF-90-1A（BDW4-75型）玻璃钢低噪声屋顶通风机

本系列产品采用全玻璃钢结构和无级调速外旋电机，具有耐腐蚀、耐高温（50℃－100℃）低噪声，电耗小、风量风压可调、重量轻、安装简便，使用寿命比碳钢结构长等优点。广泛适用于化工、冶金、轻工、纺织、造纸、食品、饮料、医疗、机械厂房、仓库、试验室、影剧院、电影制片厂、洗印厂等工矿企业及国家机关、宾馆、饭店、展览馆、体育馆、民用建筑等部门的通风换气，从而排除有害气体和余热，以改变建筑物内的环境条件，本产品经有关科研部门测定，其性能结构、使用、噪声等方面均优于国内同类产品。经实际使用证明，该风机运转平稳，性能可靠，操作简便，质量稳定，安装也很方便，造型也比较美观，深受用户欢迎。

主要结构：

1.电动机

2.机壳

3.叶轮

4.集风器

5.接线盒

6.壳体

7.底座

系列型号及有关性能参数
　

系列型号	机号 NO	转速 r.p.m	风压范围静压 pst(Pa)	风量范围 Q m³/h	电机型号	电机功率 KW	噪声db(A)	重量（Kg)
	2.8	200-900	4-80	110-500	YDW 0.12-6T	0.12	＜55	35
		750	53	410
	3.15	200-900	5-100	160-700	YDW 0.12-6T	0.12	＜55	45
		750	67	580
	3.55	200-900	7-130	250-1100	YDW 0.25-6T	0.25	＜56	46
		750	86	900
	4	200-900	8-150	370-1700	YDW 0.25-6T	0.25	＜56	50
		750	100	1350
	4.3	200-900	10-190	400-1800	YDW 0.5-6T	0.55	＜60	56
		750	130	1460
	5	200-900	12-250	620-2800	YDW 0.8-6T	0.8	＜60	70
		750	170	2300
	5.5	200-900	16-300	1100-4800	YDW 0.8-6T	0.8	＜65	75
		750	200	4000
	6.3	200-900	20-350	1600-7200	YDW 1.8-6T	1.8	＜65	86
		750	240	6000
	7.1	200-900	40-560	2500-13500	YDW 3.0-6T	3.0	＜65	90
		750	300	8500

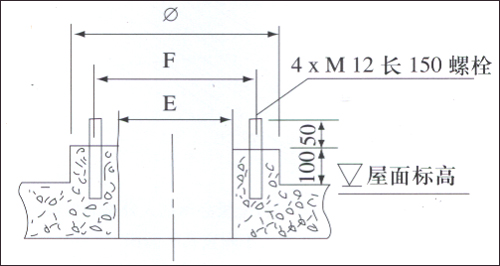

安装尺寸

机号	A 直径 Φ	H 总高	C （底座高）	D （Φ）	E （Φ）	F 地脚孔距（Φ）	G 地脚螺孔直径	底座基础（Φ）
2.8	616	486	80	580	330	430	4-Φ10	530
3.15	693	547	80	615	350	465	4-Φ10	565
3.55	781	620	80	655	400	505	4-Φ12	605
4	885	660	80	700	450	550	4-Φ12	650
4.3	946	747	80	730	480	580	4-Φ12	680
5.5	1212	960	100	850	600	700	4-Φ14	800
6.3	1430	1130	100	1000	680	800	4-Φ18	900
7.1	1580	1235	120	1060	760	910	4-Φ18	1010

点击图片－放大
