WS-85-6（WBF）型玻璃钢屋顶离心风机

离心风机

玻璃钢屋项离心通风机是由上海机电设计院设计的国内外先进的屋顶排风设备，广泛用于工矿企业的通风换气，具有噪声低，运转平稳，造型美观，并采用Y系列电机，耗电省，叶轮及全部采用玻璃钢制作，重量轻且耐腐蚀，安装维修方便等特点，根据用户需要，可生产防爆屋顶风机。

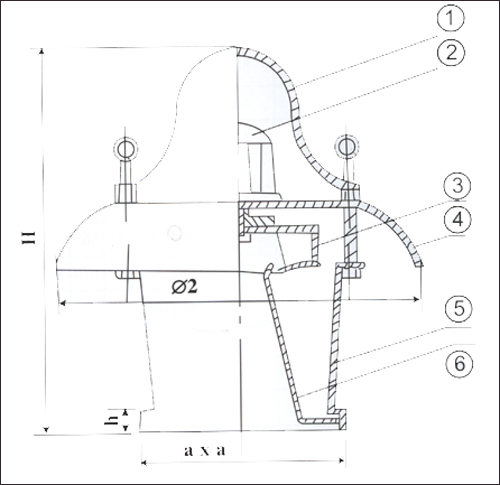

　1.电机罩

2.电机

3.叶轮

4.机壳

5.机座

6.集风口

型号	转速（r/min)	电机		静压(mmH₂0)	风量(m³/h)	噪声DB(A)	整机重量(Kg)
型号	转速（r/min)	型号	功率KW	静压(mmH₂0)	风量(m³/h)	噪声DB(A)	整机重量(Kg)
NO.3	1450	Y801-4	0.55	11-22	1426-804	≤58	47
NO.3.6	1450	Y802-4	0.75	18-30	2537-1657	≤58	55
NO.4	1450	Y802-4	0.75	22-36	3109-2211	≤60	66
NO.4.5	1450	Y90S-4	1.1	35-43	5532-4451	≤65	77
NO.4.5	960	Y90S-6	0.75	13-22	3840-2537	≤60	77
NO.5	1450	Y100L-4	2.2	41-52	8013-5970	≤68	110
NO.5	960	Y90L-6	1.1	15-27	5436-3721	≤65	105
NO.6	1450	Y112M-4	4	48-61	13781-12329	≤70	135
NO.6	960	Y100L-6	1.5	23-37	9051-6779	≤65	125
NO.8	960	Y132M-6	5.5	49-58	15323-14763	≤70	200

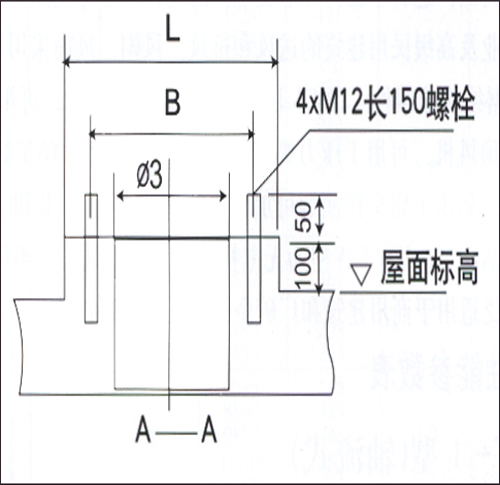

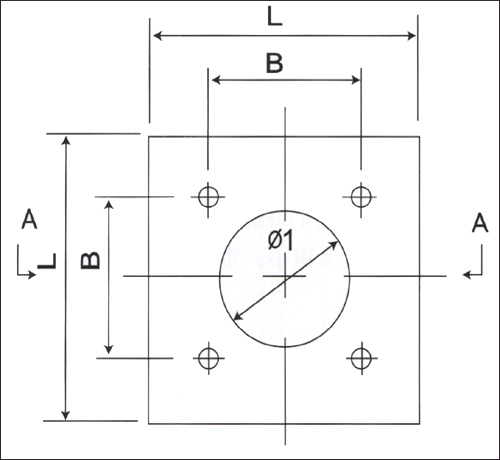

风机基础尺寸示意图

风机外型及基础尺寸

型号
型号	H	h	Φ1	Φ2	a	b	L	B	Φ3
NO.3	780	50	300	850	470	330	440	330	300
NO.3.6	820	50	360	900	520	390	490	390	360
NO.4	900	50	400	950	570	430	540	430	400
NO.4.5	950	50	450	1000	620	480	590	480	450
NO.5	1050	50	500	1100	670	520	640	520	500
NO.6	1120	50	600	1200	770	620	740	620	600
NO.8	1350	60	800	1600	950	820	920	820	800
