BDW-87-3型玻璃钢低噪音屋顶风机


　

　

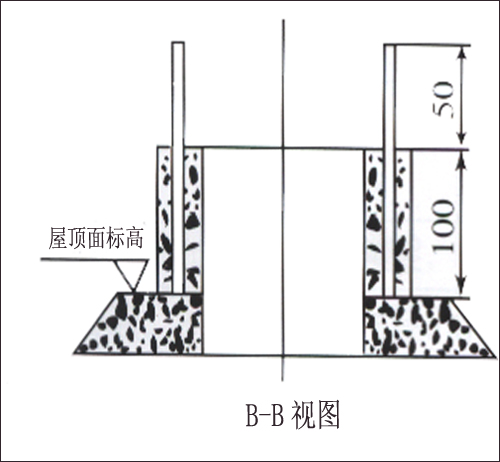

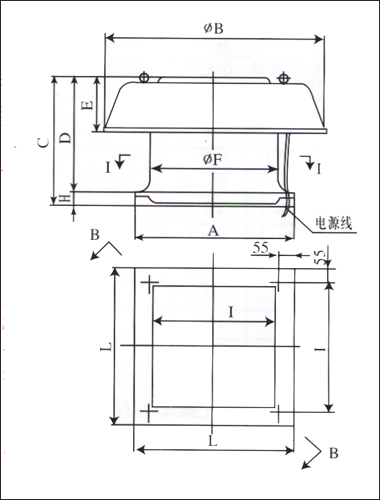

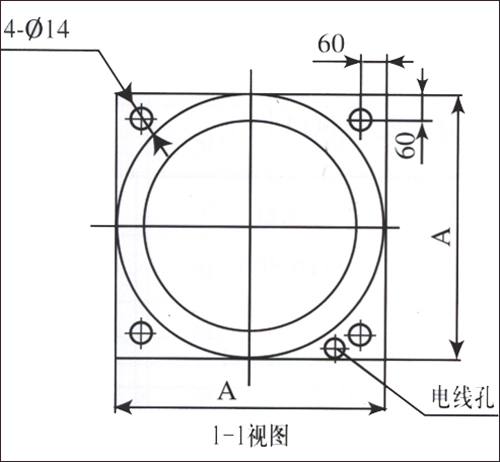

BDW-87-3型屋顶风机性能安装外型尺寸表
　
机号

NO		 叶轮
(Φmm)		 转速

(r/min)		 功率

(KW)		 不同静压下的风量m/h3 噪声
dB(A)		 外型安装尺寸 重量（Kg)
5mm
H2O		 10mm
H2O		 15mm
H2O		 A B C D E F H G L I
2.5 250 1400 0.06 927 740 432 49 585 593 325 275 175 270 50 345 565 455 10
3 300 1400 0.09 1748 1120 840 50 585 593 390 340 175 320 50 410 565 455 15
3.5 350 1400 0.12 2930 2010 1130 52 585 950 455 405 175 370 50 480 565 455 26
4 400 1400 0.25 4800 3920 2710 53 680 950 520 470 280 430 50 550 660 550 30
4.5 450 1390 0.55 8431 6870 5810 55 680 950 585 535 280 480 50 615 660 550 33
5 500 1390 0.55 9300 8024 7430 58 850 1180 650 600 350 530 50 680 830 720 35
5.5 550 1390 0.75 14530 9765 8740 58 850 1180 715 665 350 580 50 745 830 720 38
6 600 910 0.75 16052 13740 10420 56 1020 1200 720 670 400 630 50 810 1000 890 48
7 700 940 1.5 20350 18330 15400 59 1020 1200 840 290 400 730 50 910 1000 890 50
8 800 940 1.5 25200 23500 20370 59 1280 1650 960 910 420 840 50 1020 1260 1150 53
9 900 940 2.2 34340 26500 22700 65 1280 1650 1000 950 420 940 50 1120 1260 1150 60
10 1000 940 2.2 42300 33430 24350 74 1280 1650 1000 950 420 1040 50 1220 1260 1150 65
　

点击图片－放大
